Home > 材質別一覧 > 透光性アルミナ セラミックス(単結晶サファイア代替品)

透光性アルミナ セラミックス(単結晶サファイア代替品)

透光性アルミナ N-9000NS 角板 鏡面研磨品


従来品との比較
透光性アルミナN-9000NS

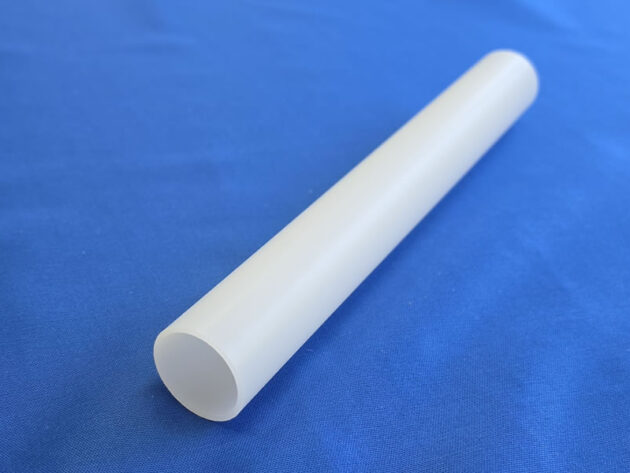

チューブ φ15×φ6×56L
透光性アルミナN-9000NS 透光性アルミナN-9000NS
パイプ φ4×φ2×170L

形状品サンプル

透光性アルミナN-9000NS
箱型形状品

ピンサンプル

透光性アルミナN-9000NS
ウェハーリフトピン

アルミナNー9000NS

西村陶業の透光性アルミナは、高純度かつ超微細な結晶径のため、優れた光透過性及びサファイアと同等以上の機械強度を持つ最高峰の多結晶アルミナです。

ポアが大変少なく、コーティング時の欠陥も抑えられます。結晶方位性もありません。

単結晶とは違い、CIPおよびプレス成形、生加工、射出成型が可能です。
インゴットからの切り出し、全加工が必要なサファイアと比較して、形状品の大幅なコストダウンが可能です。

ウエハーリフターピン等、サファイアの形状加工品をご使用のお客様は、ぜひ9000NSへの置き換えをご検討ください!

特性

材質名称 アルミナ 単結晶サファイア
ニシムラNo. N-9000NS ━
主成分(Al2O3) >99.9% Al2O3 99.99%
呈色 透光性のある乳白色 ━
かさ比重 g/cm3 3.99 ━
吸水率 % 0 ━
全光線透過率(JIS K7105) % 83.66 % 以上 同等もしくわ優れる
結晶構造   多結晶 単結晶
機
械
的
特
性
ビッカース硬度 GPa 21.4 同等
曲げ強度 MPa 820 やや劣る
圧縮強度 MPa 5800 劣る
引張強度 MPa 213 劣る
衝撃曲げ強度 MPa 0.7 ━
電
気
的
特
性
体積固有抵抗 Ω・cm 2.0×1016(20~100℃) 同等
誘電率 1MHz   10 ━
誘電正接 1MHz   <0.0001 同等
絶縁耐力 kV/mm >10 ━
Te値 ℃ 1000 ━
熱
的
特
性
熱膨張係数 10-6/℃ 8.2 ━
熱伝導率 W/m・K 37 ━
最高使用温度 ℃ 1200 ━
耐熱衝撃性 ℃ 200 ━

特長

  • サファイアと同等以上の機械強度
  • 結晶が細かく、ポアも少ない為、表面粗さが非常に良好
  • CIP及びプレス成形、焼成前の生加工、射出成型が可能なため、複雑形状が安価に製作出来る
  • サファイア代替品としてもご使用が可能です

用途

  • 半導体装置用部材(ウエハーリフターピン等)
  • マイクロ波透過窓
  • 不揮発性メモリの窓
  • 電子部品用基板
  • 耐熱耐蝕材料(反応管・ルツボ)
  • 光消去メモリ用
  • 産業用レーザー用(液晶TVの光源)

事例

透光性アルミナ N-9000NS 角板 鏡面研磨品

透光性 角板 鏡面研磨品 透光性アルミナN-9000NSの角板を鏡面仕上げしました。
表面粗さが非常に滑らかです。(チャート参照)

サイズ:☐160x10t 鏡面仕上げ

詳細はこちら

透光性アルミナ 光が透過するセラミックス N-9000NS

透光性アルミナ 光が透過するセラミックス N-9000NS1 透光性アルミナN-9000NSで形状品を作ってみました。
焼結上がりですが、表面粗さが非常になめらかです。  焼成前の成型体で切削加工が可能です。

詳細はこちら



資料

透光性アルミナN-9000NS資料(PDF)

主な材料特性表(PDF)
